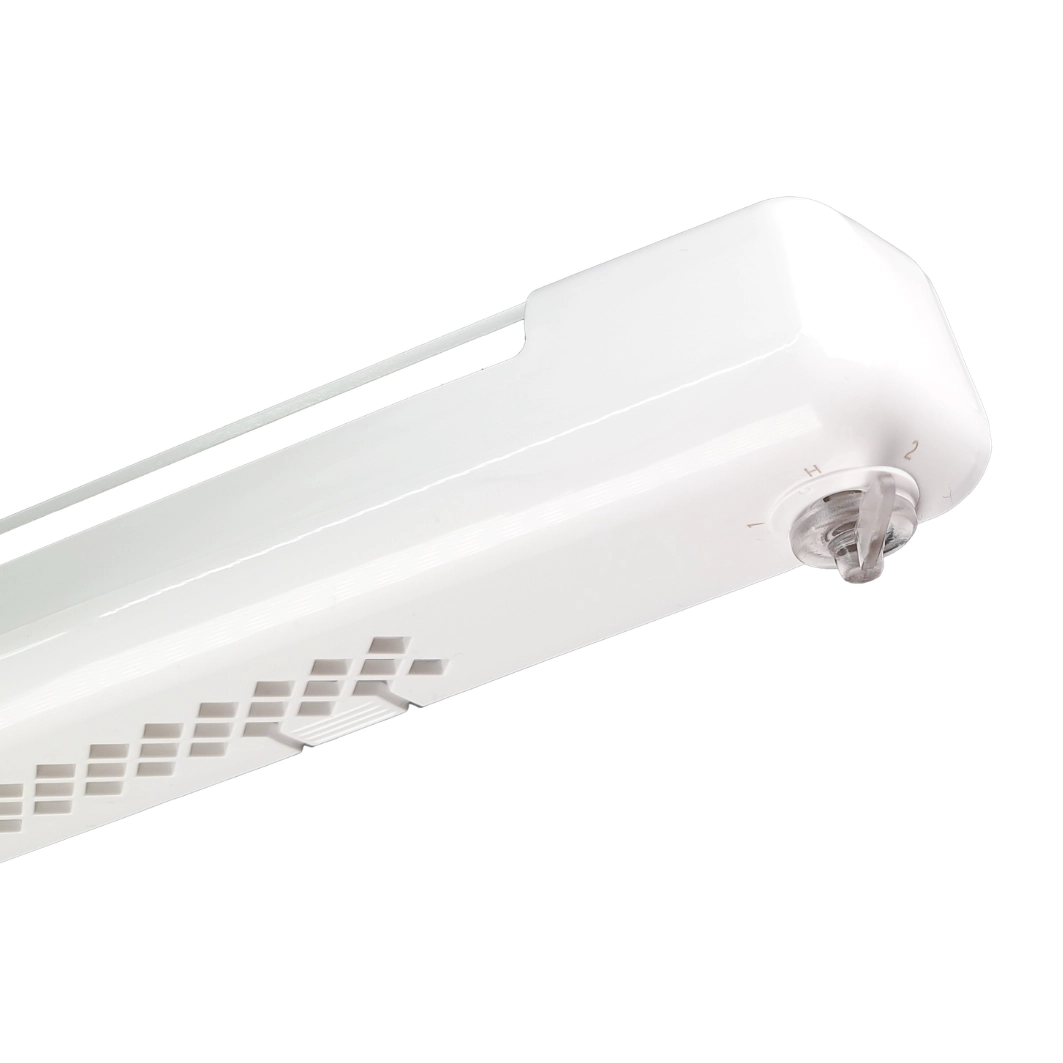

Nawiewnik okienny SM HY jest higrosterowany. Automatycznie reguluje przepływ powietrza w zależności od poziomu wilgotności w pomieszczeniu. Dodatkowo użytkownik ma możliwość ręcznego przymknięcia nawiewu powietrza. Widoczna na zdjęciach oraz widoku 3D ramka montażowa ułatwia wyznaczenie punktów wykonania otworowania oraz zaznaczenie miejsca frezowania w ramie okiennej.
Pobierz poniżej broszurę produktu, by zapoznać się z pełnym zakresem danych technicznych (wymiary, przepływ powietrza, tłumienie akustyczne). Sprawdź pełny i aktualny katalog Wentylacja Okienna Brookvent, by odnaleźć inspiracje do swoich projektów.
Pliki do pobrania
Cechy
- Posiada Krajową Ocenę Techniczną ITB-KOT-2022/2159 wydanie 1,
- Energooszczędne rozwiązanie dla budownictwa mieszkaniowego, komercyjnego i użyteczności publicznej (np. szkoły, szpitale),
- Zastosowanie we wszystkich systemach wentylacji, których działanie oparte jest na pasywnych urządzeniach nawiewnych,
- Higrosterowanie nawiewniki, czyli wymiana powietrza jest zawsze dostosowana do potrzeb,
- Czujnik wilgotności w postaci taśmy poliamidowej – nie wymaga zasilania,
- Dostępny w 6 kolorach: RAL 9016, RAL 8017, RAL 7040, RAL 8003, RAL 7016, RAL 9005,
- Trzy tryby działania: automatyczny, otwarty i zamknięty,
- Monoblokowa zdejmowana obudowa, ułatwiająca lakierowanie oraz późniejszą konserwację,
- Poziome ukierunkowanie nawiewanego powietrza.
- Wymiary (szerokość x wysokość x głębokość):
– Regulator SM HY: 427 x 47 x 34 [mm],
– Czerpnia SM Tip Vent: 430 x 23 x 21 [mm],
– Siatka płaska SP400 (opcja): 399 x 28 x 4 [mm]. - Montaż: Nawiewniki higrosterowane SM HY montowane są do stolarki za pomocą wkrętów. Od strony zewnętrznej montowana jest czerpnia SM Tip Vent. W przypadku montażu nawiewnika w oknie z roletą zewnętrzną, zamiast czerpni należy zastosować siatkę płaską SP400.
Przepływ powietrza
| Nawiewnik | 10 Pa | 20 Pa |
|---|---|---|
| SM HY + TIP Vent | 8-30 m³/h | 12-43 m³/h |
Tłumienie akustyczne
| Nawiewnik | Pozycja otwarta Dn,e,w (C; Ctr) | Dn, e, A2* | Pozycja zamknięta Dn,e,w (C; Ctr) | Dn, e, A2* |
|---|---|---|---|---|
| SM HY + TIP Vent | 32 (0;1) dB | 33 dB | 35 (0;0) dB | 35 dB |
*Dn, e, A2: wskaźnik tłumienia hałasu, w którym dominują niskie tony np. miejskiego ruchu ulicznego, muzyki dyskotekowej, ruchu kolejowego z małą prędkością, samolotów odrzutowych w dużej odległości.
