BHR – parametry techniczne
| Parametr techniczny |
S |
M |
L |
XL |
| Przepływ [m³/h] |
1500 |
2200 |
3300 |
4800 |
| Spręż [Pa] |
130 |
200 |
200 |
200 |
| SFP (EN 16798-3:2017) [kW/m³/s] |
0,47 |
0,63 |
0,55 |
0,69 |
| Szkielet obudowy |
Aluminium |
Aluminium |
Aluminium |
Aluminium |
| Masa urządzenia [kg] |
270 +/- 10% |
370 +/- 10% |
420 +/- 10% |
615 +/- 10% |
| Wymiary (d x s x w) [mm] |
2000x730x1330 |
2100x995x1380 |
2100x995x1745 |
2100x1300x1745 |
| Moc wymiennika [kW] |
8,06 |
11,82 |
17,72 |
25,78 |
| Pobór mocy [kW] |
0,24 |
0,46 |
0,6 |
1,1 |
| Klasa filtra |
G4 |
G4 |
G4 |
G4 |
| Klasa ISO 16890 filtra [%] |
Coarse 70 |
Coarse 70 |
Coarse 70 |
Coarse 70 |
| Parametry czynnika [°C] |
1 / 17 |
1 / 17 |
1 / 17 |
1 / 17 |
| Przeływ czynnika [l/s] |
0,13 |
0,19 |
0,29 |
0,42 |
| Rodzaj i zawartość glikolu [%] |
Etylenowy 30 |
Etylenowy 30 |
Etylenowy 30 |
Etylenowy 30 |
| Średnica przyłącza [Ø] |
1/2″ |
1/2″ |
3/4″ |
3/4″ |
| Moc znam. silnika [kW] |
0,78 |
1,35 |
1,25 |
2×1,25 |
| Prąd znam. silnika [A] |
4,00 |
6,80 |
6,40 |
2×6,40 |
| Zasilanie silnika [V] |
1~230 |
1~230 |
1~230 |
1~230 |
| Stopień ochrony silnika |
IP54 |
IP54 |
IP54 |
IP54 |
Dlaczego warto wybrać centralę BHR Brookvent?

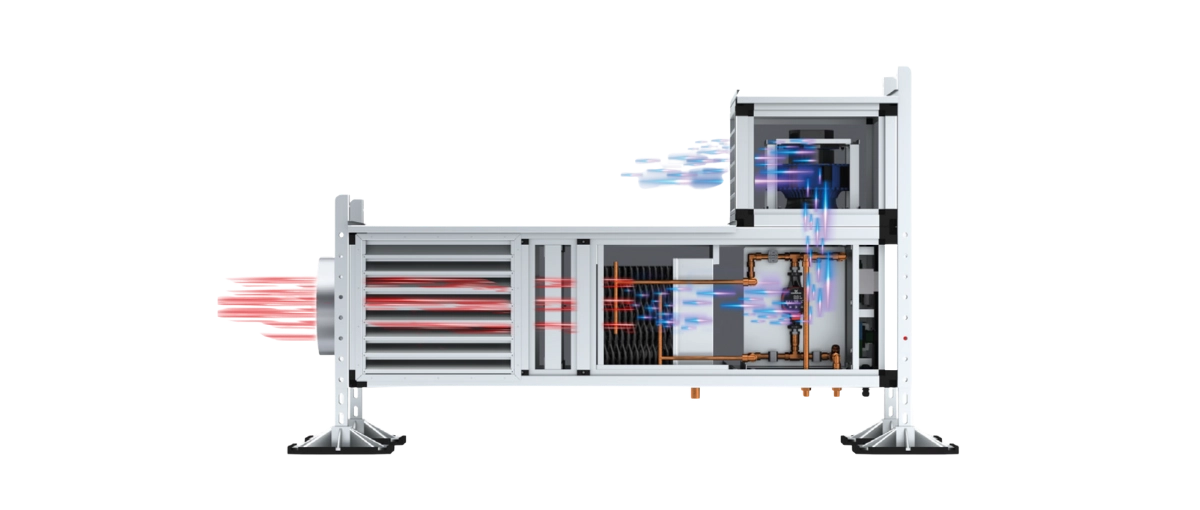

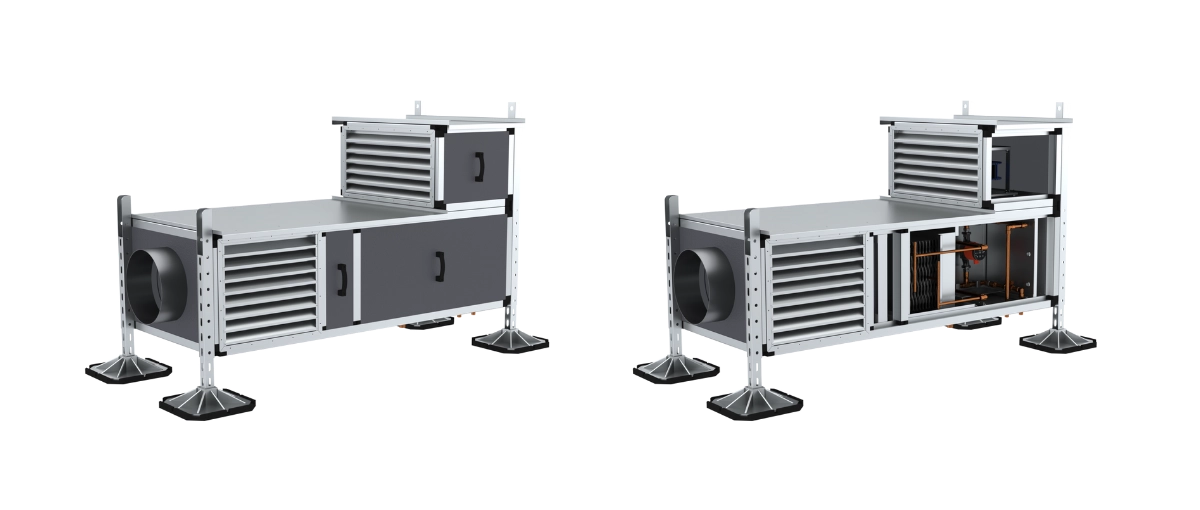

Centrala wentylacyjna z odzyskiem ciepła BHR Brookvent to rozwiązanie, które łączy wysoką sprawność odzysku ciepła z elastycznością montażu i prostą eksploatacją.
W przeciwieństwie do standardowych wentylatorów wyciągowych czy klasycznych central, BHR realnie obniża koszty ogrzewania budynku, wspiera system c.o. i c.w.u., a jednocześnie nie wymaga uciążliwych prac w lokalach mieszkalnych.
- Mierzalne oszczędności – do 80% odzysku energii cieplnej i obniżenie rachunków za ogrzewanie nawet o 1/3 rocznie.
- Elastyczność instalacji – montaż na dachu lub wewnątrz obiektu (hale, pralnie, kuchnie) dzięki modułowej konstrukcji, możliwości wyboru strony i wymiaru króćca przyłączeniowego oraz dodatkowym filtrom (tłuszczowym lub cyklonowym).
- Zaawansowana automatyka – integracja z systemem BMS, praca w funkcji stałego poziomu ciśnienia w kanale, zdalny nadzór (Modbus IP, serwer www).
- Bezpieczeństwo i serwis – aluminiowa konstrukcja szkieletowa z drzwiami rewizyjnymi zapewniająca łatwy montaż i serwis, system przeciwzamrożeniowy wymiennika oraz przepustnica gwarantująca przepływ powietrza przy braku zasilania.
Wybierając BHR, inwestujesz w centralę, która poprawia komfort użytkowników, zwiększa wartość budynku i wspiera cele energooszczędności.
Paweł Serwa
Product Manager – Systemy Odzysku Ciepła
pserwa@brookvent.pl
+48 881 021 153
Sekcja FAQ – pytania i odpowiedzi nt. wentylatora z odzyskiem ciepła BHR Brookvent
Zapoznaj się z najpopularniejszymi pytania dotyczącymi sytemu wentylacji BVS Revento. Jeśli chcesz dowiedzieć się więcej – skontaktuj się z nami.
1. Ile kosztuje serwis i jak często serwisować jednostkę BHR?
Zalecamy wymianę filtrów co 4–6 miesięcy oraz wykonanie przeglądu technicznego jeden lub dwa razy w roku, zależnie od intensywności pracy urządzenia i rodzaju usuwanego powietrza.Koszt serwisu ustalany jest indywidualnie. Zależy między innymi od liczby urządzeń, lokalizacji obiektu, zakresu czynności oraz wybranego wariantu obsługi serwisowe, jednak zawiera się on od w przedziale od 600 do 800 zł (lipiec 2026 r.)
2. Czy zastosowanie jednostki z odzyskiem ciepła BHR jest tańsze niż zastosowanie wentylatorów dachowych?
Nie można tego ocenić wyłącznie na podstawie ceny samych urządzeń. BHR zastępuje funkcję wentylatora wywiewnego, ale dodatkowo odzyskuje energię cieplną z usuwanego powietrza.Opłacalność należy analizować dla całego układu, uwzględniając między innymi liczbę zastępowanych wentylatorów, koszt instalacji odzysku ciepła, dobór pompy ciepła, zapotrzebowanie na C.W.U. i C.O. oraz wpływ rozwiązania na bilans energetyczny budynku.W przykładzie przedstawionym w prezentacji całkowity koszt wariantu z BHR był niższy od pierwotnie zakładanego rozwiązania, jednak wynik zależał od konkretnej konfiguracji budynku i instalacji.
3. Czy wentylator z odzyskiem ciepła BHR jest wyposażony w automatykę, czy jest to koszt dodatkowy?
Jednostka BHR jest standardowo wyposażona w zintegrowaną automatykę. Urządzenie nie jest oferowane w wariancie bez sterowania. Automatyka może realizować pracę według stałego ciśnienia, stałego przepływu lub stałej prędkości oraz umożliwiać ustawienie indywidualnych harmonogramów.
4. Ile trwa montaż jednostki BHR na dachu?
Sam montaż jednostki może zostać wykonany w ciągu jednego dnia.Całkowity czas realizacji zależy jednak od przygotowania konstrukcji dachowej, kanałów wentylacyjnych, instalacji wodnej lub glikolowej, zasilania, automatyki oraz zakresu prac towarzyszących.
5. Jakie są warunki gwarancji wentylatora z odzyskiem ciepła BHR Brookvent?
Standardowa gwarancja wynosi 2 lata.Możliwe jest również rozszerzenie gwarancji do 5 lat w wariancie obejmującym regularne przeglądy i obsługę producenta. Szczegółowe warunki wymagają każdorazowo potwierdzenia w ofercie i dokumentach gwarancyjnych.
6. Czy układ bazujący na wentylatorze BHR może zamarznąć?
Jednostka BHR jest wyposażona w system zabezpieczający wymiennik przed zamarzaniem.W instalacjach zewnętrznych stosuje się roztwór glikolu, natomiast przy montażu wewnątrz budynku możliwe jest zastosowanie wody. Rodzaj medium oraz sposób zabezpieczenia instalacji muszą wynikać z warunków montażu i projektu.
7. O ile może wzrosnąć sprawność pompy ciepła?
Nie można wskazać jednej wartości właściwej dla każdego budynku. Efekt zależy od temperatury dolnego źródła, parametrów pompy ciepła, temperatury przygotowywanej wody oraz warunków pracy instalacji.W przykładzie projektowym przedstawionym w prezentacji pompa ciepła współpracująca z BHR osiągała SCOP około 3,8–4,2, podczas gdy dla porównywanego wariantu powietrznej pompy ciepła przyjęto SCOP około 2,4–3,4.Są to wyniki konkretnego przypadku obliczeniowego, a nie gwarantowany parametr każdej instalacji. Dla tego konkretnego przypadku nastąpił wzrost na poziomie od 20 do 37% w zależności od rodzaju współpracy z instalacją.
8. Czy odzysk ciepła w systemie BVS Revento opartym na jednostce BHR może zastąpić sondy gruntowe?
BHR Brookvent może pełnić funkcję dolnego źródła dla pompy ciepła i w odpowiednio zaprojektowanym układzie ograniczyć albo zastąpić konieczność wykonywania sond gruntowych.W prezentacji moc odzysku poszczególnych modeli porównano orientacyjnie z 2–3 sondami po 100 m dla BHR S, 3–4 sondami dla BHR M, 4–5 sondami dla BHR L oraz 6–7 sondami dla BHR XL.Nie oznacza to jednak automatycznej zamiany w każdym projekcie. Decyzja wymaga bilansu energetycznego, analizy godzinowej pracy instalacji oraz sprawdzenia zapotrzebowania pompy ciepła
9. Jaki hałas generuje jednostka BHR?
Tabela hałasu przedstawiona jest w DTR poszczególnych urządzeń. Moc akustyczna dla:
- S = 69 dB
- M = 72 dB
- L = 73 dB
- XL = 76 dB
Jednostka posiada dodatkowo izolowaną obudowę, a w systemie przewidziano stosowanie tłumików akustycznych oraz elementów ograniczających przenoszenie drgań. Poziom hałasu w konkretnym obiekcie zależy od modelu, punktu pracy, układu kanałów, lokalizacji i zastosowanych zabezpieczeń akustycznych.
10. Czy tak mała moc jest w stanie pokryć zapotrzebowanie na C.W.U. całego budynku wielorodzinnego?
Odpowiednio dobrany system BHR i pompy ciepła jest w stanie samodzielnie pokryć zapotrzebowanie na c.w.u. jednak korzystniejsza jest współpraca ze szczytowym źródłem ciepła np kotłownia gazowa lub węzeł cieplny.
W przykładzie dla budynku obejmującego 30 mieszkań i 75 mieszkańców zastosowano dwie jednostki BHR S, pompę ciepła o mocy 16 kW i zasobnik 1000 dm³. Układ BHR z pompą ciepła podgrzewał wodę od 10 do 50°C, natomiast podgrzanie od 50 do 60°C realizowała kotłownia gazowa.BHR nie musi zatem samodzielnie pokrywać całego zapotrzebowania szczytowego. Może być częścią układu hybrydowego, którego elementy dobiera się do profilu zużycia C.W.U. w budynku.
11. Czy zastosowanie jednostki BHR w systemie wentylacji BVS Revento wpływa na wielkość instalacji fotowoltaicznej?
Może mieć wpływ pośredni. Jeżeli BHR poprawia warunki pracy pompy ciepła i zmniejsza jej zapotrzebowanie na energię elektryczną, może również ograniczyć moc instalacji fotowoltaicznej potrzebnej do bilansowania budynku.W przykładzie projektowym z prezentacji założoną moc instalacji PV zmniejszono z 65 do 45 kWp. Był to jednak rezultat konkretnego bilansu energetycznego, a nie stała wartość właściwa dla każdego projektu.
12. O ile mogą zmaleć rachunki za C.W.U. po zastosowaniu BHR?
Koszt wytworzenia c.w.u. powinien zmaleć o minimum 20% jednak
nie można podać wiarygodnej wartości procentowej bez analizy konkretnego budynku.Oszczędności zależą między innymi od liczby mieszkańców, zużycia ciepłej wody, temperatury wody zimnej i C.W.U., mocy odzyskiwanej przez BHR, sprawności pompy ciepła, taryfy energii oraz udziału innych źródeł ciepła.BHR może pokrywać część energii potrzebnej do przygotowania C.W.U. oraz ograniczać zużycie energii przez podstawowe źródło ciepła, ale efekt należy każdorazowo obliczyć dla konkretnej inwestycji.
