Nawiewniki okienne higrosterowane czy ciśnieniowe – które wybrać?

Efektywna wentylacja w budynkach mieszkalnych i komercyjnych to konieczność, a nie fanaberia. Przepisy prawne podkreślają jej znaczenie i określają wymagania, jednak równie istotne jest zapewnienie komfortu użytkownikom. Odpowiednia wentylacja zapobiega parowaniu szyb, eliminuje nieprzyjemny zaduch i ryzyko powstawania pleśni, a także ogranicza zjawisko ciągu wstecznego w kominach, zmniejszając zagrożenie zaczadzeniem. Kluczową rolę odgrywają w tym procesie m.in. nawiewniki okienne. Jak dobrać nawiewniki okienne — higrosterowane czy ciśnieniowe?

Nawiewniki okienne higrosterowane czy ciśnieniowe? Jeśli jesteś inwestorem, projektantem instalacji, producentem lub montażystą stolarki okiennej — mamy nadzieje, że ten poradnik będzie naszą małą cegiełką wspierającą wybór właściwego nawiewnika okiennego Brookvent.

Wentylacja okienna – przepisy

Warto pamiętać: wybór odpowiedniego nawietrzaka okiennego wpływa nie tylko na komfort użytkowania końcowego, ale również na energooszczędność budynku i przepływ powietrza wewnątrz pomieszczeń.

Przepisy prawne, w tym Rozporządzenie Ministra Infrastruktury (Dz. Ust. 1238 z dnia 6.11.2008) wymagają zapewnienia odpowiedniej wentylacji w budynkach. Rozporządzenie zawiera m.in. informacje na temat stosowania nawiewników oraz wymagań dotyczących minimalnych przepływów powietrza.

(…) W przypadku zastosowania w pomieszczeniach innego rodzaju wentylacji, niż wentylacja mechaniczna nawiewna lub nawiewno-wywiewna, dopływ powietrza zewnętrznego, w ilości niezbędnej dla potrzeb wentylacyjnych, należy zapewnić przez urządzenia nawiewne umieszczone w oknach, drzwiach balkonowych lub w innych częściach przegród zewnętrznych. (§155 ust. 4).

Rozwój nowoczesnych okien, które charakteryzują się niemal całkowitą szczelnością, może skutkować niedostatecznym przepływem powietrza. Tworzenie stałego przepływu zapewnia cyrkulację powietrza, poprzez wymianę powietrza wewnątrz pomieszczenia, co w rezultacie sprzyja lepszemu zdrowiu i samopoczuciu.

W takim przypadku rozwiązaniem stają się nawiewniki: okienne lub ścienne. W tym materiale skupimy się na tym pierwszym rozwiązaniu.

Nawiewniki okienne higrosterowane czy ciśnieniowe?

Spośród wielu pytań, które do nas trafiają, nurtujących naszych użytkowników, jest dylemat wyboru odpowiedniego typu nawiewnika okiennego. Na rynku dominują dwa główne typy: higrosterowane i ciśnieniowe. Jak działają, jakie są ich różnice i który wybrać? Poniżej znajdziesz szczegółowe porównanie.

Jak działa nawiewnik okienny higrosterowany?

Regulacja przepływu powietrza odbywa się automatycznie, w zależności od poziomu wilgotności w pomieszczeniu. Dlatego im wyższa wilgotność, tym większy przepływ powietrza, co zapewnia skuteczną cyrkulację i ogranicza kondensację pary wodnej na ścianach i oknach. Jakie są zalety i wady takiego rozwiązania? Prezentuje to poniższa tabela.

Jak działa nawiewnik okienny ciśnieniowy?

Opis działania jest następujący: przepływ powietrza zależy od różnicy ciśnień między wnętrzem a zewnętrzem budynku. W niektórych modelach istnieje możliwość ręcznej regulacji otwarcia, co pozwala dostosować ilość nawiewanego powietrza do aktualnych potrzeb użytkownika.

Dowiedz się więcej: Jak zamknąć nawiewniki Brookvent?

Kryteria wyboru odpowiedniego nawiewnika okiennego

Wiedząc już, jak działa nawietrzak ciśnieniowy i higrosterowany, czas na wybór odpowiedniego nawiewnika. To nie tylko kwestia gustu i kosztów, ale także dostosowania do konkretnych warunków panujących w pomieszczeniach, w budynku nowo projektowanym czy już istniejącym.

Innymi słowy, dobór nawiewnika okiennego powinien uwzględniać w pierwszej kolejności funkcjonujący w budynku system wyciągowy:

• jeśli kratki wywiewne są higrosterowane, to rekomendowanym rozwiązaniem są nawiewniki higrosterowane,
• w systemie, przy którym działają kratki ciśnieniowe i wentylatorem ustawionym na stały wydatek powietrza, rekomendowane są nawiewniki okienne ciśnieniowe,
• przy wentylacji grawitacyjnej — dowolny nawiewnik, przy czym warto pamiętać, że wariant higrosterowany gwarantuje wyższą energooszczędność.

Strumień objętości przepływającego powietrza — wymagania

Strumień objętości  powietrza przepływającego przez całkowicie otwarty nawiewnik okienny,  przy  różnicy ciśnienia  po obu jego stronach 10Pa, powinien mieścić się w granicach:

• od 20 m3/h do 50 m3/h, jeśli zastosowana jest wentylacja grawitacyjna,
• od 15 m3/h do 30 m3/h, jeśli zastosowana jest wentylacja mechaniczna wywiewna.

Strumień objętości powietrza przepływającego przez  nawietrzak okienny, którego element dławiący znajduje  się w pozycji maksymalnego zamknięcia, powinien zawierać się w granicach od 20 % do  30 % strumienia przy jego całkowitym otwarciu.

Stąd większość nawiewników dostępnych na polskim rynku ma przepływ mieszczący się w przedziale 20-30 m3/h oraz nie może być szczelna w pozycji zamkniętej.

Wymagania minimalne ilości powietrza wg PN-83/B-03430/Az3:2000

W budynkach użyteczności publicznej minimalne wymagania ilości powietrza są następujące:

• dla każdej przebywającej osoby to 20 m3/h
• jeżeli dopuszcza się palenie tytoniu, to dla każdej przebywającej osoby – 30 m3/h
• dla każdego dziecka w żłobku czy przedszkolu – 15 m3/h

W budynkach mieszkalnych strumień objętości powietrza wentylacyjnego jest określony przez sumę strumieni powietrza usuwanego z pomieszczeń pomocniczych.

Strumienie te powinny wynosić co najmniej:

• w kuchni z oknem zewnętrznym, wyposażonej w kuchenkę elektryczną w mieszkaniu powyżej 3 osób, w kuchni bez okna zewnętrznego wyposażonej w kuchenkę elektryczną: 50 m3/h,
• w kuchni z oknem zewnętrznym, wyposażonej w kuchenkę elektryczną w mieszkaniu do 3 osób: 30 m3/h,
• w kuchni z lub bez okna, wyposażonej w kuchenkę gazową lub węglową: 70 m3/h,
• w łazience: 50 m3/h
• w wydzielonym WC: 30 m3/h
• w pomocniczym pomieszczeniu bezokiennym(np. garderoba): 15 m3/h
• dla pokoju mieszkalnego oddzielonego od pomieszczeń kuchni, łazienki i WC więcej niż dwojgiem drzwi lub pokoju znajdującego się na wyższym poziomie w wielopoziomowym domu jednorodzinnym, lub w wielopoziomowym mieszkaniu domu wielorodzinnego: 30 m3/h.

Zasada umieszczenia nawiewnika okiennego

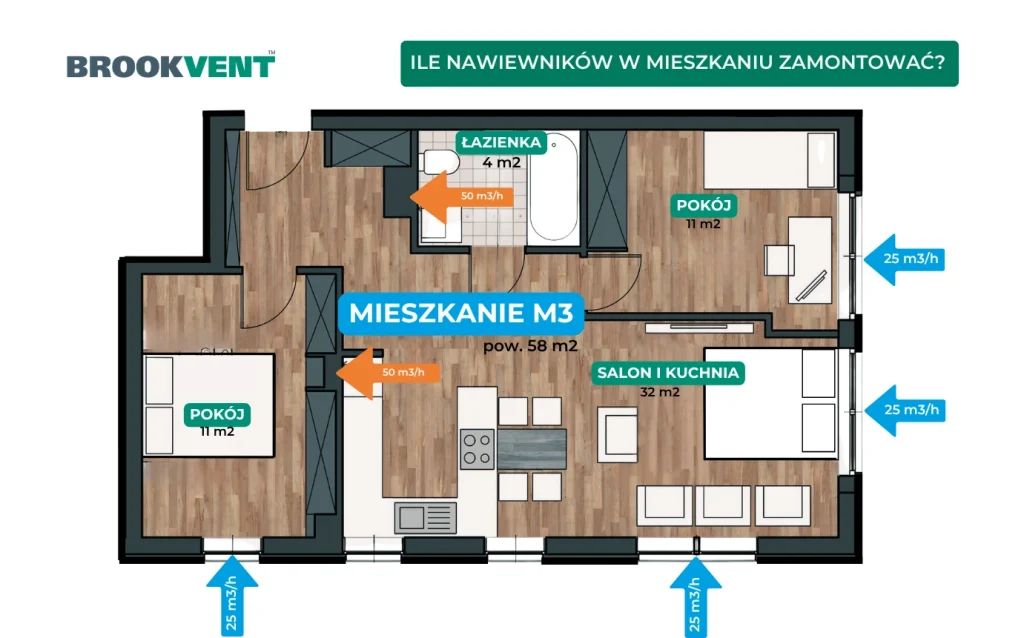

Ile nawiewników w mieszkaniu zamontować? Posłużmy się przykładem, w którym ilustracją jest mieszkanie 3-pokojowe o powierzchni ok. 58 m2.

Mieszkanie wyposażono w kuchenkę elektryczną oraz łazienkę. Zgodnie z wytycznymi strumień powietrza z uwzględnieniem tych pomieszczeń wynosi 100 m3 (50 m3/h+50 m3/h). Wymaganą ilość powietrza dzielimy przez przepływ nawiewnika.

Jeśli wdrożymy np. nawiewnik ciśnieniowy PRESS Vent, automatycznie regulujący napływ powietrza, to przy uwzględnieniu jego parametrów przepływu (25 m3/h), należy zastosować cztery nawiewniki okienne (100 m3/25 m3=4 szt.). Nawietrzaki okienne umieszczamy w tzw. pomieszczeniach czystych, takich jak sypialnia czy pokój (po 1 sztuce).

Podsumowując krótko zasady umieszczenia nawiewnika okiennego w pomieszczeniach:

• Nawietrzak okienny umieszczamy w górnej części okien lub ścian,
• W każdym pomieszczeniu czystym (sypialnia, pokój, salon) – przynajmniej 1 sztuka,
• Montaż jak najdalej od kratek wyciągowych,
• Nawiewników okiennych nie montujemy w łazienkach,
• W wąskich oknach – oddalamy od zawiasów, żeby zachować kąty otwarcia
• Wlot powietrza najlepiej, by był skierowany ku górze,
• Nawietrzak okienny umieszczamy w górnej części okien lub ścian

Nawiewnik okienny do nowego okna

Najczęściej wybieramy nawiewniki okienne w nowych budynkach. Ale niejednokrotnie zdarza się, że stoimy przed wyborem nawietrzaka do już istniejącego okna w budynku lub pomieszczeniu względnie nowym, lub zmodernizowanym.

Jeśli jesteś projektantem, inwestorem czy producentem stolarki okiennej stojącym przed wyborem odpowiedniego rozwiązania, musisz wziąć pod uwagę przepisy prawne, w tym rozporządzenia dotyczące wentylacji nawiewno-wywiewnej, jasno określające wymagania, jakie musi spełniać, aby działać skutecznie i efektywnie.

Przy wyborze nawiewnika okiennego warto zwrócić uwagę na kilka kluczowych aspektów.

Oprócz efektywności działania, ważne są również:

– łatwość montażu,
– poziom hałasu (akustyka)
– rodzaj wentylacji, jaką posiadasz.

Dla inwestorów i projektantów atutem staje się Krajowa Ocena Techniczna.

Co to jest Krajowa Ocena Techniczna?

W dużym skrócie: to formalna ocena potwierdzająca, że nawiewnik okienny spełnia najwyższe standardy jakości i właściwości użytkowe. To zapewnia ich niezawodność i zgodność z przepisami budowlanymi, czyniąc je idealnym wyborem dla projektantów, wykonawców, użytkowników końcowych.

Nawietrzak okienny do okna już zamontowanego

Nawiewnik montowany jest na zewnątrz (część czerpna, tzw. czerpnia) oraz wewnątrz (część regulująca przepływ, tzw. regulator).

Wewnętrzny regulator nawiewu umożliwia precyzyjne dostosowanie ilości powietrza w zależności od potrzeb użytkownika lub automatycznie reaguje na zmiany wilgotności lub ciśnienia.

Zewnętrzna część, zwana czerpnią, chroni te same otwory co regulator, ale od strony zewnętrznej, zapewniając ochronę przed opadami deszczu, podczas gdy siatka zapobiega dostępowi insektów do wnętrza pomieszczenia.

Jeśli zadaniem jest dobór nawiewnika do już istniejących okien, to istotnym kryterium wyboru – obok wymienionych wcześniej aspektów – musi być również typ ramy okiennej oraz jej szerokość.

Posłużmy się przykładem: w tym budynku z 2002 roku wielu mieszkańców nie ma zainstalowanych w oknach nawiewników, które wspierają wentylację wywiewną, zapewniając swobodny przepływ powietrza. Dlatego problemem staje się nadmierna wilgoć.

Jednak w przypadku przedstawionego na zdjęciu okna dostrzegalna jest ograniczona przestrzeń montażowa w ramie zewnętrznej. W takiej opcji wymagany jest dobór nawiewnika okiennego z czerpnią o niskiej wysokości.

Niemożliwy staje montaż nawiewnika z wysoką czerpnią akustyczną. W takim wypadku alternatywą może być SM 1000 — smukły, estetyczny, dostępny w dwóch opcjach długości.

Dlatego, zanim zdecydujesz się na konkretny produkt, dobrze jest zrozumieć, co najlepiej sprawdzi się w Twoim przypadku i skonsultować wdrożenie z instalatorem lub montażystą. Czy będzie to montaż nawiewnika w oknie pcv, drewnianym czy aluminiowym?

Charakterystyka pomieszczenia

Dobór nawiewnika powinien uwzględniać specyfikę pomieszczenia oraz warunki w nim panujące:

• Pomieszczenia o podwyższonych wymaganiach akustycznych – jeśli budynek znajduje się w hałaśliwej okolicy (np. przy ruchliwej ulicy), warto wybrać modele z dodatkową izolacją akustyczną, takie jak Aquvent HY PRO lub Press Aqustic, które redukują hałas nawet o 49 dB.

• Pomieszczenia w obszarach o wysokim poziomie zanieczyszczenia powietrza – w miastach, gdzie występuje smog, warto zastosować nawiewniki z filtrem antysmogowym NovaAir, które zatrzymują pyły zawieszone PM2.5, kurz i alergeny.

Wymagania projektowe

Każdy budynek musi spełniać określone normy i wymagania prawne dotyczące wentylacji. Przy wyborze nawiewnika warto uwzględnić:

• Normy budowlane i przepisy – w Polsce obowiązują regulacje określone m.in. przez Warunki Techniczne oraz PN-EN 13141-1, które określają minimalne wymagania dotyczące przepływu powietrza przez nawiewniki. Modele Brookvent posiadają Krajową Ocenę Techniczną (KOT), co potwierdza ich zgodność z przepisami.

• Wymagania akustyczne – w budynkach zlokalizowanych w miejscach o dużym natężeniu hałasu należy stosować nawiewniki o wysokiej izolacyjności akustycznej, np. z dodatkową wkładką tłumiącą. Warto sprawdzić wartość tłumienia dźwięku (Dnew) – im wyższa, tym lepsza ochrona przed hałasem.

• Ograniczenia w montażu.


Preferencje użytkowników

• Regulacja przepływu powietrza:
  • Automatyczna – dla osób ceniących wygodę i brak konieczności ręcznej regulacji, najlepszym rozwiązaniem będą nawiewniki higrosterowane, które samoczynnie dostosowują przepływ powietrza.
  • Manualna – dla użytkowników preferujących pełną kontrolę nad wentylacją, odpowiednie będą nawiewniki ciśnieniowe z ręczną przesłoną, np. SM Press Vent.
  • Dwusystemowa regulacja – niektóre modele, jak Aquvent HY PRO, łączą zalety obu systemów, pozwalając na przełączanie trybu między higrosterowanym a ciśnieniowym.
• Estetyka i kompatybilność z oknem:
  • Nawiewniki dostępne są w różnych wariantach kolorystycznych, co pozwala dopasować je do stolarki okiennej (np. opcje lakierowane na zamówienie).
  • Wybór odpowiedniego kształtu i sposobu montażu jest istotny, aby nawiewnik nie zaburzał estetyki wnętrza i fasady budynku.

Podsumowanie: jak dobrać nawiewniki higrosterowane czy ciśnieniowe

Wybór odpowiedniego nawiewnika okiennego Brookvent zależy od wielu czynników, w tym od charakterystyki pomieszczenia, istniejącego systemu wyciągowego w budynku, wymagań projektowych oraz oczekiwań użytkowników.

Warto również zwrócić uwagę na aspekty montażowe – w nowoczesnych budynkach zazwyczaj istnieje możliwość doboru optymalnego rozwiązania na etapie projektowania. W przypadku modernizacji starszych budynków np. sprzed 2008 roku, kluczowe jest dobranie modelu kompatybilnego z już zamontowanymi oknami. Niezależnie od wyboru, odpowiedni nawiewnik pozwala poprawić jakość powietrza w pomieszczeniach, zapewniając zdrowy mikroklimat oraz energooszczędność.

Brookvent Polska oferuje szeroką gamę nawiewników dostosowanych do różnych potrzeb – zarówno pod względem funkcjonalności, jak i estetyki. Dokonując wyboru, warto uwzględnić nie tylko wymagania techniczne, ale także komfort użytkowania i oszczędność energii.
